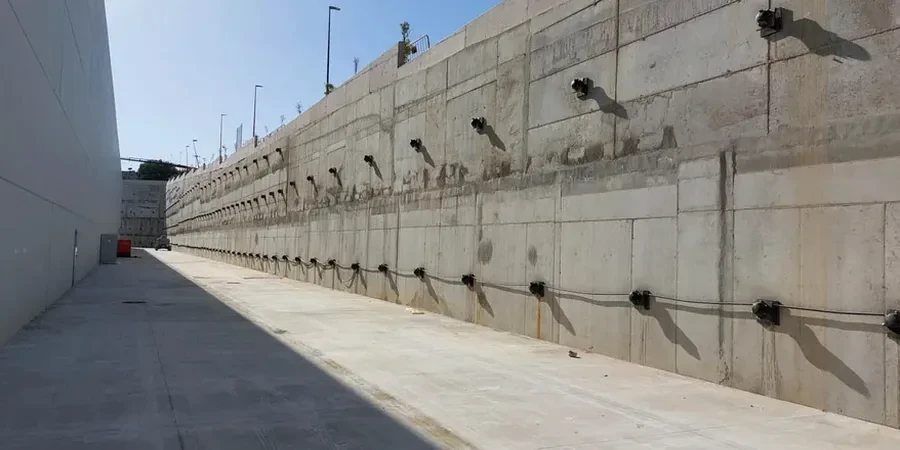

Die Bemessung von Verpressankern nach Eurocode 7 (DIN EN 1997-1:2009) in Verbindung mit DIN 1054:2010 erfordert in Wolfsburg eine standortspezifische Interpretation der Baugrunddaten. Die quartären Sande und Kiese der Aller-Niederung, überlagert von Geschiebemergel der Saale-Kaltzeit, erzeugen wechselhafte Reibungsparameter entlang der Ankerstrecke. Ein wirtschaftlicher Nachweis der inneren und äußeren Tragfähigkeit gelingt nur, wenn die charakteristischen Bodenkennwerte aus direkten Aufschlüssen stammen, etwa ergänzend zu einer SPT-Bohrung in den rolligen Schichten. Das Team des Labors verarbeitet für die Nachweise die effektiven Spannungen aus dem Grundwasserregime, das durch den Mittellandkanal mit seinem Stauwasserhorizont in 56,0 m ü. NN beeinflusst wird. Die Kriechneigung des Geschiebemergels im östlichen Stadtgebiet erfordert bei Dauerankern zudem eine sorgfältige Festlegung der zulässigen Stahlspannung unter 0,75 fpk, um Spannungsrisskorrosion auszuschließen.
In den heterogenen Lockergesteinen Wolfsburgs entscheidet die korrekte Wahl zwischen aktivem Litzenanker und passivem Verpresspfahl über die Wirtschaftlichkeit der gesamten Baugrubensicherung.
Vorgehen und Leistungsumfang
Lokale Besonderheiten
Der Bau der Volkswagen-Stadt ab 1938 und die spätere Kanalverbreiterung haben das Grundwasserregime auf dem Stadtgebiet nachhaltig verändert. Aufgeschüttete Terrassenflächen entlang der Aller und alte Hafenbecken, die heute überbaut sind, enthalten anthropogene Auffüllungen mit Bauschutt und Schlacken. Diese Auffüllungen liefern keine zuverlässige Mantelreibung, sodass eine Verankerung durch diese Schicht hindurch in den gewachsenen Boden erforderlich wird. Wird die Krafteinleitung dennoch in der Auffüllung angeordnet, droht ein progressives Versagen durch Kriechen des losen Komgefüges. Ein zweites Risiko besteht in der Sulfatkonzentration des Grundwassers im Bereich ehemaliger Industrieflächen, die bei unzureichendem Korrosionsschutz den Ankerstahl innerhalb weniger Jahre schädigt. Das Labor weist die Expositionsklasse XA2 nach DIN 4030 am Wasserprobenmaterial nach und legt die Zementart sowie die Überdeckung des Hüllrohrs entsprechend fest.
Referenznormen
DIN EN 1997-1:2009 (Eurocode 7 – Entwurf, Berechnung und Bemessung), DIN 1054:2010 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1537:2013 (Ausführung von Arbeiten im Spezialtiefbau – Verpressanker), DIN 4085:2017 (Baugrund – Berechnung des Erddrucks), DIN 4030-2:2021 (Beurteilung betonangreifender Wässer)
Verwandte Dienstleistungen
Bemessung aktiver Litzen- und Stabanker
Ermittlung der charakteristischen Herausziehwiderstände Ra,k für Krafteinleitungslängen im Sand und Mergel. Festlegung der freien Stahllänge, der Verpresskörpergeometrie und des Spannprotokolls nach DIN EN 1537.
Dimensionierung passiver Anker und Bodennägel
Nachweis der inneren Standsicherheit von Nagelwänden nach DIN 4085 für tiefe Baugruben und steile Böschungsanschnitte. Berücksichtigung der Kohäsion des Geschiebemergels im Grenzzustand GEO-3.
Typische Parameter
Häufige Fragen
Welchen Einfluss hat der Mittellandkanal auf die Ankerbemessung in Wolfsburg?
Der Mittellandkanal liegt auf 56,0 m ü. NN und wirkt als stationärer Vorfluter. Der Wasserspiegel im Umkreis von 500 m wird durch Dichtung und Uferfiltration stabilisiert. Für die Bemessung heißt das, dass der Bemessungswasserstand in Kanallage als konstant angenommen werden kann, was die Auftriebssicherheit der Baugrubensohle vereinfacht. Allerdings steigt der Porenwasserdruck in den sandigen Schichten saisonal um bis zu 0,8 m an, was bei der Ermittlung der effektiven Vertikalspannung in der Verpressstrecke zu berücksichtigen ist.
Wann ist ein passiver Anker einem aktiven Litzenanker vorzuziehen?
Passive Anker (Bodennägel) kommen bei flachen Böschungssicherungen bis 5 m Höhe im Geschiebemergel zum Einsatz, wo die Kohäsion von 15–25 kPa die Standzeit des ungesicherten Aushubs gewährleistet. Aktive Litzenanker sind bei tiefen Baugruben oder wenn die Verformung des Verbaus auf unter 10 mm begrenzt werden muss, die wirtschaftlichere Wahl. Die Entscheidung fällt das Team nach Auswertung der Triaxialversuche und der Beurteilung der Nachbarbebauung.
Welche Prüfungen sind nach der Installation der Anker vorgeschrieben?
Gemäß DIN EN 1537 muss jeder Daueranker einer Eignungsprüfung mit stufenweiser Belastung bis 1,25-facher Gebrauchslast unterzogen werden. Temporäre Anker können über eine vereinfachte Abnahmeprüfung mit 1,1-facher Gebrauchslast nachgewiesen werden. Zusätzlich wird die freie Länge über den Spannweg kontrolliert. Das Labor erstellt das Prüfprogramm und wertet die Last-Verformungs-Kurven aus.
Mit welchen Kosten ist die Bemessung eines Ankersystems für ein Einfamilienhaus in Wolfsburg zu rechnen?
Die statische Bemessung und Ausführungsplanung für eine kleine Baugrubensicherung mit 4 bis 6 Ankern bewegt sich in einem Rahmen von €850 bis €3.120, abhängig vom Erkundungsumfang und der erforderlichen Prüfklasse. Enthalten sind die Standsicherheitsnachweise nach EC7, der Ankerplan mit Festlegung der Neigung und Länge sowie das Prüfprotokoll.
