Bei einer Baugrubenerkundung für ein neues Logistikzentrum im Wolfsburger Osten stieß das Team auf feinsandige Schichten mit hohem Grundwasserstand – ein klassischer Auslöser für Bodenverflüssigung. Die Stadt liegt am Südrand der Norddeutschen Tiefebene, wo das Allertal quartäre Talsande und Beckenschluffe abgelagert hat. In einer Region, die der seismischen Zone 1 nach DIN EN 1998-1/NA zugeordnet ist, mag die Erdbebengefahr moderat erscheinen, doch sandige Untergründe mit gesättigten Poren reagieren empfindlich auf zyklische Belastungen. Eine Bodenverflüssigungsanalyse klärt, ob die Tragfähigkeit des Baugrunds im Lastfall Erdbeben erhalten bleibt oder ob Setzungen und Grundbruch drohen. In Wolfsburg kombinieren wir Felduntersuchungen wie den CPT-Versuch mit bodendynamischen Laborversuchen, um belastbare Aussagen für Gründungen und Tiefbauwerke zu erhalten.
Locker gelagerte Allertalsande können bereits bei Magnitude 4,5 Porenwasserüberdrücke aufbauen, die die effektive Spannung auf null reduzieren.
Vorgehen und Leistungsumfang
Lokale Besonderheiten
Ein häufiger Fehler ist, die Bodenverflüssigungsanalyse nur für Erdbeben der Stärke 6 aufwärts zu rechnen. Im Wolfsburger Untergrund haben wir mehrfach beobachtet, dass bereits schwächere Nahbeben – induziert durch die Salzstocktektonik unter dem Norddeutschen Becken – ausreichen, um in locker gelagerten Mittelsanden einen signifikanten Porenwasserüberdruck zu erzeugen. Ohne belastbare Analyse wird dann auf einem Baugrund gegründet, der im dynamischen Lastfall seine Steifigkeit fast vollständig einbüßt. Die Folgen reichen von differenziellen Setzungen bei Flachgründungen bis zum vollständigen Tragfähigkeitsverlust von Pfählen durch negative Mantelreibung. Gerade im Industrie- und Gewerbebau der VW-Zulieferer mit sensiblen Maschinenfundamenten kann ein übersehenes Verflüssigungsrisiko schnell Betriebsunterbrechungen nach sich ziehen.
Referenznormen
DIN EN 1998-5:2010-12 – Gründungen, Stützbauwerke und geotechnische Aspekte, DIN EN 1998-1/NA:2021-07 – Nationaler Anhang, seismische Einwirkungen, DIN 18137-2 – Baugrund, Versuche und Versuchsgeräte; Bestimmung der Scherfestigkeit im Triaxialgerät, DIN EN ISO 17892 – Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben (Reihe)
Verwandte Dienstleistungen
Seismische Standortklassifizierung

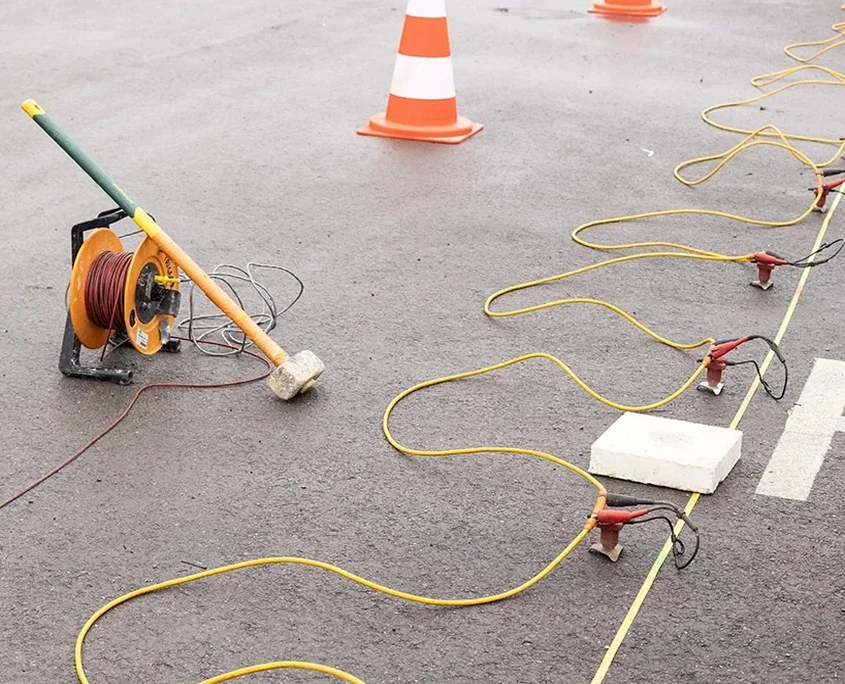

Bestimmung der Baugrundklasse nach DIN EN 1998-1 mittels MASW oder Downhole-Seismik. In Wolfsburg relevant, da die quartären Deckschichten oft auf steifem Jura-Ton lagern und Impedanzkontraste erzeugen.
Dynamische Labortests
Zyklische Triaxial- und Resonant-Column-Versuche an ungestörten Proben aus dem Allertal, um Schubmoduldegradation und Dämpfungsverhalten spannungspfadgenau zu erfassen.
Baugrundverbesserung bei Verflüssigungsrisiko
Planung und Qualitätssicherung von Rüttelstopfverdichtung oder Tiefenverdichtung mit Kontrolle durch Post-CPT. Besonders bei Großprojekten im Wolfsburger Hafengebiet und entlang des Mittellandkanals.
Typische Parameter
Häufige Fragen
Ist Wolfsburg überhaupt erdbebengefährdet genug für eine Bodenverflüssigungsanalyse?
Wolfsburg liegt in der Erdbebenzone 1 mit Bemessungswerten um 0,4 m/s². Entscheidend ist jedoch nicht die zonale Einstufung, sondern die lokale Baugrunddynamik: Die locker gelagerten Talsande im Allertal können Verflüssigung schon bei moderaten Bodenbeschleunigungen zeigen. Die DIN EN 1998-5 fordert eine Überprüfung, sobald sandige Böden mit SPT N60 unter 15 Schlägen und Grundwasserständen unter 5 m Tiefe vorliegen – beides in Wolfsburg häufig der Fall.
Welche Felduntersuchungen sind für die Analyse erforderlich?
Die Kombination aus CPT-Sondierung mit Porenwasserdruckmessung und mindestens zwei Kernbohrungen mit ungestörter Probenahme hat sich in Wolfsburg bewährt. Der CPT liefert ein kontinuierliches Profil von Spitzendruck und lokaler Mantelreibung, aus dem der Soil Behavior Type und die zyklische Widerstandszahl abgeleitet werden. Die Bohrproben werden im Labor triaxial auf zyklische Scherfestigkeit geprüft.
Was kostet eine Bodenverflüssigungsanalyse in Wolfsburg?
Für ein typisches Projekt mit zwei CPT-Sondierungen, einer Kernbohrung und drei zyklischen Triaxialversuchen liegen die Kosten zwischen €2.350 und €3.900, abhängig von der Erkundungstiefe und vom Aufwand für die Probenpräparation der oft auswaschungsgefährdeten Feinsande.
Ab welcher Gebäudeklasse ist der Nachweis gegen Verflüssigung Pflicht?
Nach DIN EN 1998-1 in Verbindung mit dem Nationalen Anhang ist der Nachweis für Bauwerke der Bedeutungskategorien III und IV (z. B. Schulen, Krankenhäuser, kritische Infrastruktur) obligatorisch. Für Kategorie II empfiehlt das Geotechnische Gutachten eine Einzelfallbetrachtung; bei locker gelagerten Sanden und Grundwasserstand im Bauwerksbereich raten wir in Wolfsburg immer zur Analyse.
Wie werden die Ergebnisse im Baugrundgutachten dargestellt?
Wir erstellen eine tiefenabhängige Darstellung des Sicherheitsfaktors gegen Verflüssigung (FOS = CRR/CSR) als Diagramm und tabellarisch. Zusätzlich wird das Setzungsmaß nach Verflüssigung nach Tokimatsu & Seed abgeschätzt. Das Gutachten enthält eine klare Aussage, ob Maßnahmen zur Baugrundverbesserung erforderlich sind und welche Verfahren – etwa Rüttelstopfverdichtung oder Tiefenverdichtung – für den Wolfsburger Untergrund geeignet sind.
