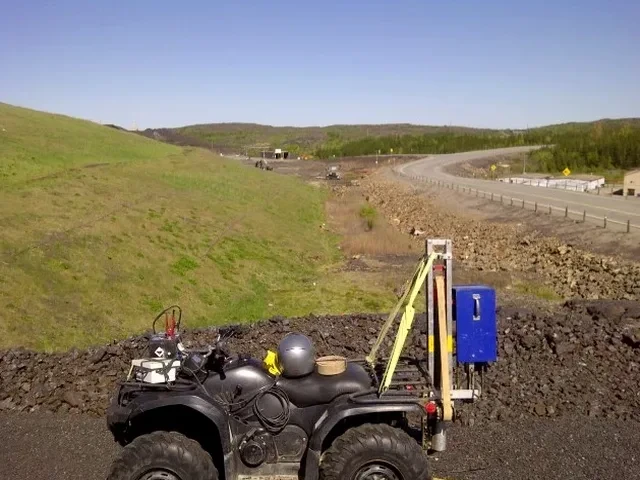

Wolfsburg liegt auf rund 63 m NHN, auf quartären Lockersedimenten über mesozoischem Festgestein. Die Mächtigkeit des Deckgebirges schwankt lokal stark. Das ist entscheidend für jede Tiefbaumaßnahme. Wir setzen die seismische Tomographie ein, um Schichtgrenzen und Felshorizonte aufzulösen. Kein Raten, sondern Messwerte. Die Refraktionsseismik liefert uns das P-Wellen-Geschwindigkeitsmodell des Untergrunds. Die Reflexionsseismik ergänzt das Bild in der Tiefe. So erkennen wir Rinnenstrukturen, Verwitterungszonen oder Auslaugungen im Gipskarst. Gerade im VW-Werksgelände und entlang des Mittellandkanals ändert sich der Untergrund auf kurzer Distanz. Eine Korngrößenanalyse an Referenzproben kalibriert dann das seismische Modell.
Seismische Tomographie liefert ein lückenloses Untergrundbild – kein punktuelles Aufschlussverfahren erreicht diese räumliche Auflösung.
Vorgehen und Leistungsumfang
Lokale Besonderheiten
Der häufigste Fehler ist die Annahme eines horizontalen Schichtverlaufs. In Wolfsburg mit seiner glazial übertieften Rinnenstruktur führt das zu teuren Nachträgen. Wird eine Pfahlgründung auf Fels in 8 m Tiefe kalkuliert, die Rinnensohle liegt aber bei 14 m, explodieren die Kosten. Oder der Bagger steht auf Fels, wo keiner sein sollte. Die seismische Tomographie liefert die Tiefenlage der Felsoberkante auf den Meter genau. Verzichten Sie darauf, und Sie gründen im Ungewissen. Besonders kritisch am Kanal und im Aller-Urstromtal: Wechsellagerungen von Torf und Sand können seismisch unsichtbar sein, wenn der Impedanzkontrast fehlt. Dann muss eine CPT-Sondierung die Spitzendruckkurve punktuell gegenprüfen.
Referenznormen
DIN EN 1997-2:2010-10 (Eurocode 7) – Erkundung und Untersuchung des Baugrunds, DIN 4020:2010-12 – Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 22475-1 – Probenentnahme und Grundwassermessungen
Verwandte Dienstleistungen
Refraktionsseismik
P-Wellen-Laufzeitmessung mit 2 m Geophonabstand. Geeignet für die Erkundung der Felsoberkante und des Verwitterungsprofils bis 30 m Tiefe.
Hochauflösende Reflexionsseismik
CMP-Technik mit 1 m Geophonabstand. Erfasst Feinschichtung und Störungszonen bis über 80 m Tiefe.
Seismische Tomographie (Crosshole)
Bohrloch-Bohrloch-Messung mit seismischer Quelle und Hydrophonkette. Höchste Auflösung für Baugrundmodellierung unter Bauwerken.
Typische Parameter
Häufige Fragen
Was kostet eine seismische Tomographie in Wolfsburg?
Die Kosten liegen zwischen €2.590 und €4.660 netto, abhängig von Profillänge und Verfahren. Eine Refraktionsmessung mit 115 m Profillänge und 24 Geophonen ist günstiger als eine hochauflösende Reflexionsmessung mit 1 m Geophonabstand.
Welche Eindringtiefe erreicht die Refraktionsseismik?
Die Erkundungstiefe beträgt etwa ein Viertel bis ein Drittel der Auslagelänge. Bei einer aktiven Auslage von 115 m erreichen wir zuverlässig 25 bis 30 m Tiefe. Mit zusätzlichen Weitschüssen kann die Tiefenreichweite auf über 40 m gesteigert werden.
Kann die Seismik Hohlräume oder Gipskarst erkennen?
Ja, Hohlräume und stark aufgelockerte Zonen zeigen eine markante Geschwindigkeitsreduktion. Die Auflösung hängt von der Größe des Hohlraums im Verhältnis zur Tiefe ab. Bei Verdacht auf Subrosion im Zechsteingips kombinieren wir die Seismik mit einer Geoelektrik.
Wie lange dauert eine Messkampagne?
Die Feldmessung für ein 115-m-Profil dauert einen halben Tag. Die Datenprozessierung und Berichterstellung nimmt 3 bis 5 Werktage in Anspruch. Bei mehreren Profilen oder Crosshole-Messungen verlängert sich die Gesamtdauer entsprechend.
