Wolfsburg steht auf Sand. Genauer: auf mächtigen quartären Sand- und Kiesablagerungen der Aller-Urstromtalung, durchsetzt mit Geschiebemergel-Linsen aus der Saale-Kaltzeit. Wer hier einen Straßenoberbau dimensionieren will, braucht mehr als Erfahrungswerte aus dem Erdbau – er braucht den CBR-Wert. Die CBR-Studie für den Straßenentwurf liefert genau diesen Kennwert: den Penetrationswiderstand nach DIN EN 13286-47, gemessen unter definierter Verdichtung und Wasserlagerung. In unserer Labor- und Felderfahrung zeigen die rolligen Böden westlich des Mittellandkanals CBR-Werte zwischen 12 und 28 Prozent, je nach Wassergehalt und Verdichtungsgrad. Das reicht oft für die Tragschicht ohne Bindemittel, aber die Varianz innerhalb eines Baufelds ist das eigentliche Risiko – und genau da setzt eine systematische Korngrößenanalyse an, um die Kornverteilung mit dem CBR-Ergebnis zu korrelieren.
Ein CBR-Wert ohne Angabe des Wassergehalts und der Verdichtungsbedingungen ist für die RStO-Dimensionierung wertlos – erst die Wasserlagerung zeigt das reale Tragverhalten.
Vorgehen und Leistungsumfang
Lokale Besonderheiten
Die RStO 12 verlangt auf dem Planum einen Verformungsmodul Ev2 von mindestens 45 MN/m² und einen CBR-Wert von mindestens 10 Prozent für die Frostschutzschicht. In den Niederungsbereichen der Aller und im Umfeld des Mittellandkanals stehen die Sande jedoch saisonal unter Grundwassereinfluss: Steigt der Spiegel im Frühjahr, fällt der CBR-Wert unter Verkehrslast ab. Dimensioniert man den frostsicheren Oberbau nur mit Labor-CBR-Werten aus trockener Sommerbeprobung, riskiert man Setzungen und Spurrinnen schon in der ersten Gewährleistungsperiode. Eine CBR-Studie für den Straßenentwurf muss daher zwingend die ungünstigsten hydrologischen Bedingungen abbilden – das bedeutet 4-tägige Wasserlagerung des Probekörpers vor der Penetrationsmessung. In der Praxis der Wolfsburger Erschließungsträger hat sich durchgesetzt, bei Auffüllungen mit Fremdmaterial den CBR-Wert chargenweise zu prüfen und mit dem Verdichtungsnachweis zu koppeln, um spätere Nachforderungsdiskussionen zu vermeiden.
Referenznormen
DIN EN 13286-47:2022 Ungebundene und hydraulisch gebundene Gemische – Prüfverfahren zur Bestimmung des CBR-Wertes, RStO 12 Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen, TP BF-StB Teil B 8.3 Dynamischer Plattendruckversuch – CBR-Korrelation, ZTV E-StB 17 Zusätzliche Technische Vertragsbedingungen Erdarbeiten, DIN 18196 Bodenklassifikation für bautechnische Zwecke
Verwandte Dienstleistungen

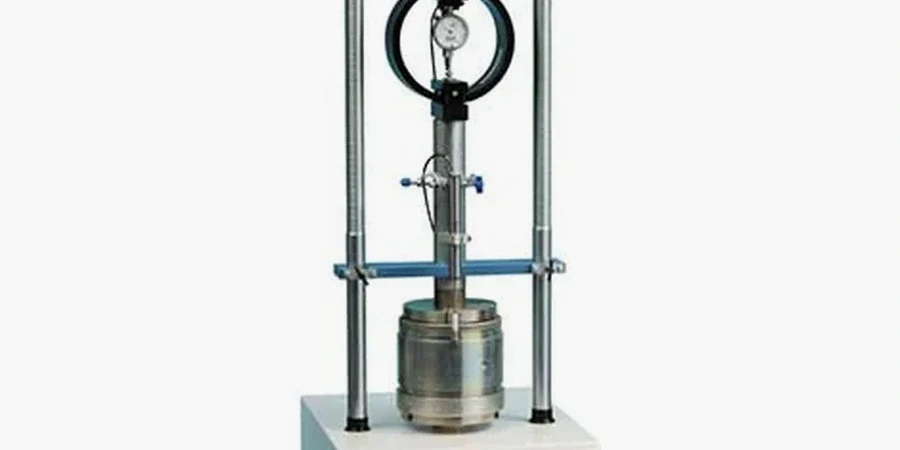

Labor-CBR nach DIN EN 13286-47
Dreifachbestimmung je Horizont mit Proctorverdichtung und 4-tägiger Wasserlagerung. Ausgabe von CBR1 (ohne Wasserlagerung) und CBR2 (nach Wasserlagerung).
Feld-CBR mit dynamischem Penetrometer
Umrechnung der Schlagzahlen in CBR-Werte nach TP BF-StB. Rastermessung auf dem Planum zur flächigen Bewertung der Tragfähigkeit.
Korngrößenanalyse und Bodenansprache
Sieblinie nach DIN EN 933-1 und Bodenklassifikation nach DIN 18196. Bestimmung von Feinanteil und Ungleichförmigkeit als Eingangsgrößen für die CBR-Interpretation.
Dimensionierungsberatung Oberbau
Zusammenführung von CBR-Studie, Plattendruckversuch und Frosteindringtiefe zu einem RStO-konformen Oberbauvorschlag für die Belastungsklasse.
Typische Parameter
Häufige Fragen
Was kostet eine CBR-Studie für den Straßenentwurf in Wolfsburg?
Für eine CBR-Studie mit drei Laborproben und einem Feldversuch liegen die Kosten in Wolfsburg zwischen €150 und €260, abhängig vom Probenumfang und ob die Wasserlagerung mit ausgewertet wird. Eine reine Feld-CBR-Messung mit dynamischem Penetrometer ist ab etwa €150 möglich.
Wie viele CBR-Proben brauche ich für eine Erschließungsstraße?
Nach RStO 12 und ZTV E-StB 17 mindestens drei Proben je anstehendem Bodenhorizont. Bei Wechsellagerungen von Sand und Geschiebemergel – typisch für das Wolfsburger Urstromtal – empfehlen wir fünf Proben auf 200 Meter Straßenlänge, um die Varianz statistisch abzusichern.
Kann ich den CBR-Wert aus dem Plattendruckversuch ableiten?
Es gibt Korrelationen zwischen Ev2 und CBR, aber sie sind bodenartabhängig und in den rolligen Böden um Wolfsburg mit Vorsicht zu verwenden. Die TP BF-StB Teil B 8.3 gibt Umrechnungsfaktoren für dynamische Penetrometer an, die wir für Feld-CBR-Messungen nutzen. Für die RStO-Dimensionierung der Tragschicht ohne Bindemittel ist die direkte Labor-CBR-Bestimmung jedoch normativ vorgeschrieben.
Muss der CBR-Wert nach Wasserlagerung bestimmt werden?
Ja, zwingend. Die RStO 12 fordert den CBR-Wert nach viertägiger Wasserlagerung, weil dieser den ungünstigsten Zustand abbildet. In den grundwasserbeeinflussten Sanden entlang der Aller-Niederung kann der CBR-Wert nach Wasserlagerung um 40 Prozent unter dem Wert bei optimalem Wassergehalt liegen – diesen Abfall muss die Oberbaudimensionierung abdecken.
