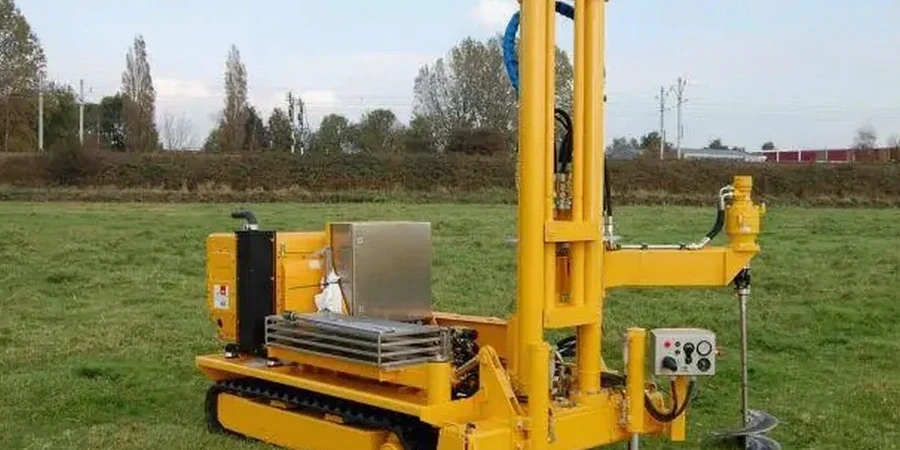

Wenn der Sondiertruck morgens auf einem Grundstück in Wolfsburg vorfährt, geht es um eines: kontinuierliche Bodenprofile ohne Bohrgutverlust. Die elektrische Spitzendrucksonde wird mit konstanter Geschwindigkeit von 2 cm/s in den Untergrund gedrückt. In Echtzeit liefert sie drei Messwerte: Spitzenwiderstand qc, Mantelreibung fs und Porenwasserdruck u2. In Wolfsburg, wo der sandige Aller-Urstromtal-Untergrund und die bindigen Geschiebemergelschichten oft auf wenigen Metern wechseln, ist diese Auflösung entscheidend. Wir setzen einen 20-Tonnen-Raupenträger mit CPT-Ausrüstung ein, der auch auf beengten Industriegrundstücken im Umfeld des VW-Werks rangieren kann. Neben der Drucksondierung kombinieren wir die Ergebnisse bei Bedarf mit einer SPT-Bohrung, wenn gestörte Proben für die Bodenansprache nötig sind.
Mit der CPT-Sonde lesen wir den Boden in Wolfsburg wie ein Buch – Schicht für Schicht, ohne ein einziges Bohrloch zu stören.
Vorgehen und Leistungsumfang
- Spitzenwiderstand qc bis 50 MPa, Reibungsquotient in Echtzeit
- Porenwasserdruckaufnehmer u2 für Konsolidierungsgrad des Bodens
- Auswertung nach DIN EN ISO 22476-1:2014 und Robertson-Methode
- Datenexport als .cor oder .xls für den Tragwerksplaner
- Dokumentation mit Tiefenprofil und geschätztem Reibungswinkel für Sande
Lokale Besonderheiten
Zwischen dem hochverdichteten Sand im Bereich der VW-Teststrecke und den organischen Weichschichten in den Niederungen nahe der Aller liegen geotechnisch Welten. Wer im Stadtteil Fallersleben auf tragfähigen Geschiebemergel trifft, kann hundert Meter weiter westlich in einer holozänen Torflinie stecken. Ohne CPT-Sondierung bleibt das Baugrundmodell lückenhaft. Besonders tückisch sind die Wechsellagerungen von Sand und Beckenschluff, die bei dynamischer Belastung zu Setzungsdifferenzen führen, die kein Fundament verzeiht. Die Drucksonde deckt solche Inhomogenitäten mit einer vertikalen Auflösung von wenigen Zentimetern auf. In der Bauphase verhindert das teure Überraschungen, etwa wenn eine Bodenplatte ungleichmäßig nachgibt oder ein Rüttelverdichtungsverfahren ins Leere läuft, weil die Zwischenschicht nicht erkannt wurde.
Referenznormen
DIN EN ISO 22476-1:2014 – Geotechnische Erkundung und Untersuchung – Felduntersuchungen – Teil 1: Drucksondierungen, DIN 4094-1 – Baugrund – Felduntersuchungen – Teil 1: Drucksondierungen (nationale Ergänzung), Eurocode 7 (EN 1997-2:2007) – Entwurf, Berechnung und Bemessung in der Geotechnik – Teil 2: Erkundung und Untersuchung, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke, Empfehlungen des Arbeitskreises Baugrunddynamik (DGGT) für dynamische Pfahlprobebelastungen (ergänzend bei CPT-gestützter Pfahlbemessung)
Verwandte Dienstleistungen
CPT-Klassik (qc, fs, u2) mit Bodenprofil
Sondierung mit elektrischer Spitzendrucksonde inklusive Porenwasserdruckmessung. Ausgabe als Tiefendiagramm mit Spitzenwiderstand, Mantelreibung, Reibungsquotient und Porendruckparameter Bq. Sie erhalten das klassifizierte Bodenprofil nach Robertson noch am Sondiertag.
Ableitung von Bodenkennwerten und Pfahlbemessung
Aus den CPT-Daten leiten wir für Ihren Tragwerksplaner den effektiven Reibungswinkel für rollige Böden und die undränierte Scherfestigkeit cu für bindige Schichten ab. Auf Wunsch führen wir eine Pfahlbemessung nach EA-Pfähle durch, basierend auf den kontinuierlichen qc-Werten.
Typische Parameter
Häufige Fragen
Wie tief kann die CPT-Sonde in Wolfsburger Böden eindringen?
In den sandigen Kiesen des Aller-Urstromtals erreichen wir mit dem 20-Tonnen-Raupenträger meist 15 bis 20 m. In dicht gelagerten quartären Sanden mit Spitzenwiderständen über 40 MPa ist bei etwa 12 m Schluss, es sei denn, wir wechseln auf eine stärkere Druckstange. In den weichen Beckenschluffen und Auelehmen der Niederungen kommen wir dagegen problemlos auf 25 m Tiefe, weil der Eindringwiderstand gering bleibt.
Was kostet eine CPT-Sondierung in Wolfsburg?
Eine Standard-CPT-Sondierung mit elektrischer Spitzendrucksonde liegt in Wolfsburg zwischen €170 und €210 pro Sondierpunkt, abhängig von der erzielten Tiefe und der Zugänglichkeit des Geländes. Darin enthalten sind die An- und Abfahrt im Stadtgebiet, die Sondierung selbst mit Messung von qc, fs und u2 sowie das digitale Tiefenprofil mit Bodenklassifikation nach Robertson.
Benötige ich für den CPT-Versuch eine Baugenehmigung oder Aufbrucherlaubnis?
In der Regel nicht. Die Drucksonde hinterlässt nur eine minimale Öffnung im Boden, die sich nach dem Ziehen der Stange von selbst schließt. Anders als bei einer Bohrung mit Verrohrung dringen keine Fluide in den Untergrund ein. Trotzdem empfehlen wir, vor Sondierbeginn die Leitungspläne der Stadtwerke Wolfsburg zu prüfen, besonders auf Werksgeländen mit umfangreicher Infrastruktur.
